CT12350 azonnali elektromos vízmelegítő PCBA

CT12350 azonnali elektromos vízmelegítő PCBA

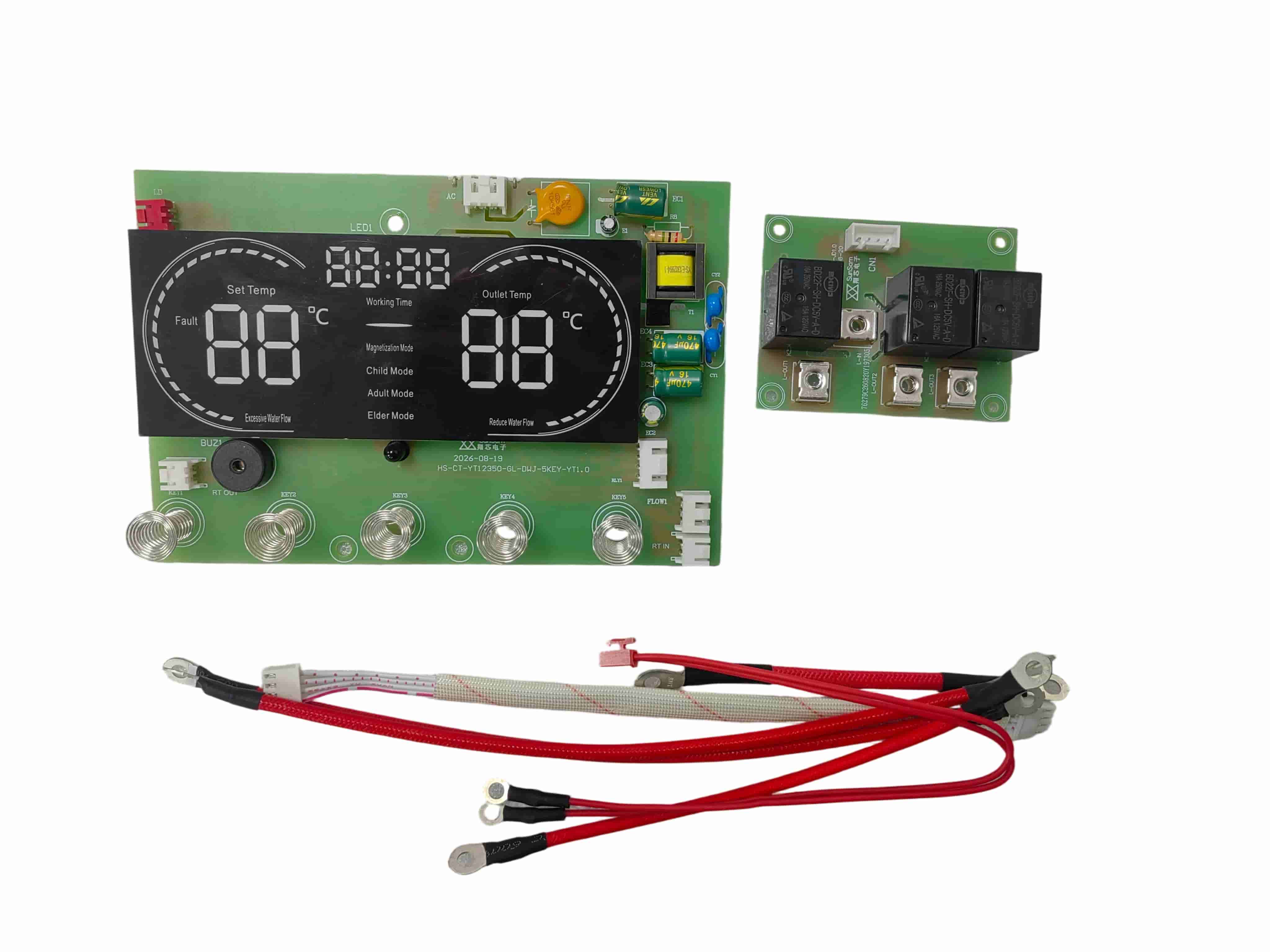

A CT12350 Instant elektromos vízmelegítő PCBA egy integrált vezérlési megoldás, amelyet 220 V-os, 6 kW-os azonnali vízmelegítő rendszerekhez fejlesztettek ki. Egyesíti a fokozatos fűtésszabályozást, a vízáramlás-érzékelést, a hőmérséklet-szabályozást, a LED-kijelző vezérlését és a több hibavédelmi funkciót egyetlen PCBA-n.

A háztartási azonnali elektromos vízmelegítőkhöz és testreszabott melegvizes készülékekhez tervezett CT12350 támogatja a hardver, a firmware, a kijelző és az interfész testreszabását a különböző OEM és ODM projektekhez.

6 kW-os fűtésszabályozás hét teljesítményfokozattal

A tesztelt kapcsolóüzemű tápegység 150–280 V AC feszültségről, 50 Hz-en működik. 220 V AC névleges feszültség mellett a PCBA maximum 6000 W fűtési terhelést támogat, és három fűtési kimeneti csoportot vezérel.

Hét teljesítményszint áll rendelkezésre a rugalmasabb hőmérsékletszabályozás érdekében:

- 1. szint: 1400 W

- 2. szint: 2200 W

- 3. szint: 2400 W

- 4. szint: 3600 W

- 5. szint: 3800 W

- 6. szint: 4600 W

- 7. szint: 6000 W

A többszintű fűtési kialakítás lehetővé teszi, hogy a szabályozó az üzemmódnak, a vízhőmérsékletnek és a fűtési igénynek megfelelően megfelelő teljesítményt válasszon.

Intelligens állandó hőmérséklet-szabályozás

A CT12350 vízmelegítő vezérlőpanel 30-55°C között állítható hőmérséklet-tartományt biztosít. Egy 50 kΩ-os NTC hőmérséklet-érzékelőt használnak a hőmérséklet érzékelésére és a vezérlés visszacsatolására.

AI módban a PCBA automatikusan kiválasztja a megfelelő teljesítményszintet és célhőmérsékletet a belépő víz hőmérsékletének megfelelően. A programozott AI hőmérséklet-beállítások 39°C és 45°C között vannak a vizsgálati jelentésben rögzített bemeneti hőmérsékleti feltételek mellett.

Három hőmérsékleti mód is elérhető a kényelmes működés érdekében:

- Gyermek mód: 38°C

- Felnőtt üzemmód: 42°C

- Senior üzemmód: 45°C

A vezérlő támogatja az automatikus kalibrálást és az állandó hőmérsékletű paraméterek tárolását. A 25°C-os bemeneti hőmérsékleten és 1,5 l/perc és 3 l/perc áramlási sebességnél rögzített mintavizsgálatok alapján a mért kimeneti hőmérséklet körülbelül ±2°C-on belül maradt a vizsgált alapértékeken.

Vízáramlás aktiválása és készenléti vezérlés

A PCBA elindítja a fűtésszabályozási folyamatot, amikor az érzékelt vízáramlás eléri a körülbelül 1,5 l/perc értéket. A fűtés leáll, ha az áramlás körülbelül 1,3 l/perc értékre csökken.

Ha nem érzékel vízáramlást, a vezérlő körülbelül két másodperc múlva készenléti állapotba lép. A kijelző egy gomb megnyomásával vagy a vízáramlás visszaállításával újra aktiválható. Ez a szabályozási logika segít a fűtési működés és a tényleges vízigény összehangolásában.

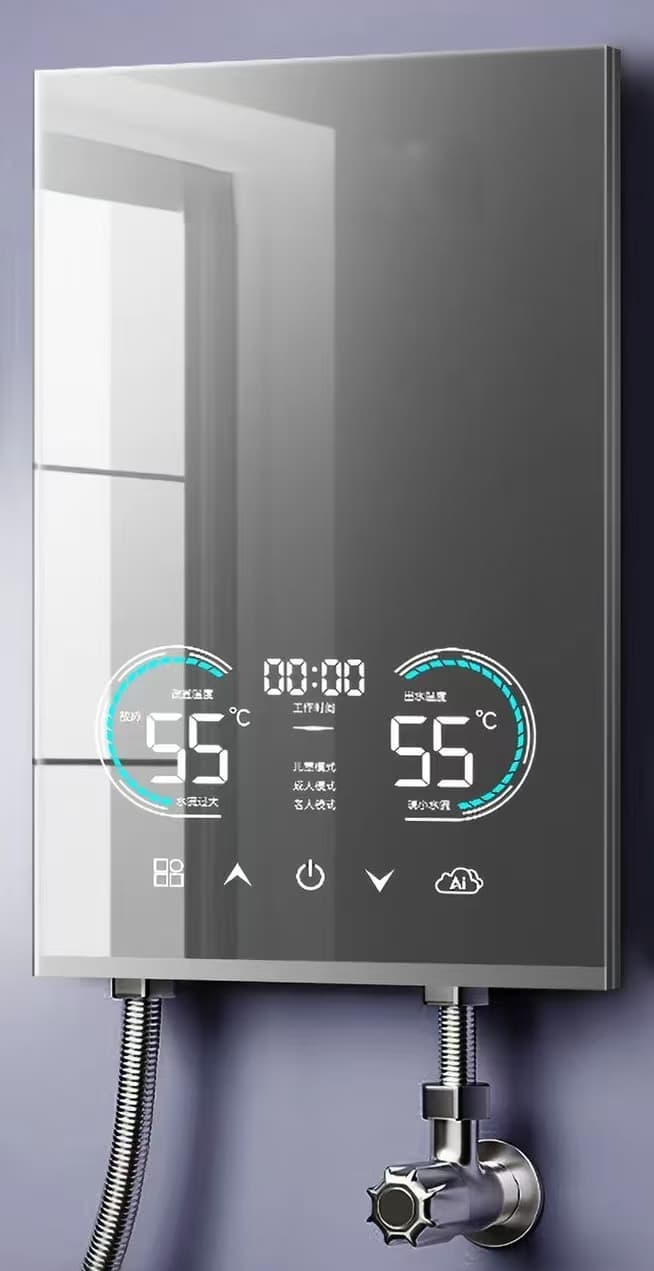

Érintővezérlés és LED kijelző

A CT12350 azonnali elektromos vízmelegítő PCBA öt fő vezérlőgombot tartalmaz:

- Erő

- Hőmérséklet vagy teljesítmény növekedés

- Hőmérséklet vagy teljesítmény csökkenés

- AI

- Üzemmód kiválasztása

Az érintésvezérlésű interfész felületre szerelt 4 mm-es üveglapon vagy 2 mm-es műanyag panelen keresztül működhet, így a készülék gyártója különböző előlap-kialakításokat tud kidolgozni.

A LED kijelző képes megjeleníteni:

- Kilépő víz hőmérséklete

- Állítsa be a hőmérsékletet

- Működési idő

- Fűtési állapot

- Bekapcsolási állapot

- Kiválasztott üzemmód

- Hibakódok

A kijelző ikonjai és az interfész elrendezése a termék megjelenésének és a vásárlói igényeknek megfelelően állítható.

Többféle hibavédelmi funkció

A CT12350 számos vezérlési és hibadiagnosztikai funkciót tartalmaz az azonnali elektromos vízmelegítő alkalmazásokhoz.

Amikor a kimeneti hőmérséklet eléri a 63°C-ot, a szabályozó automatikusan egy teljesítményfokozattal csökkenti a fűtési teljesítményt. Ha a hőmérséklet eléri vagy meghaladja a 65°C-ot, az E4 túlmelegedés riasztás aktiválódik, és a fűtés leáll. A normál működés akkor folytatódhat, ha a hőmérséklet 55°C alá esik.

A vezérlő a következőket is támogatja:

- E1 szivárgási hiba riasztás és fűtés lekapcsolás

- E2 kimeneti hőmérséklet érzékelő szakadás vagy rövidzárlat elleni védelem

- Automatikus helyreállítás a hőmérséklet-érzékelő hibájának megszüntetése után

- Hibakód kijelző a könnyebb ellenőrzés és karbantartás érdekében

A végső védelmi teljesítmény a készülék teljes kialakításától, az érzékelőktől, a vezetékektől, a fűtési rendszertől és egyéb biztonsági alkatrészektől függ.

Fő műszaki adatok

| Paraméter | Specifikáció |

|---|---|

| Termékmodell | CT12350 |

| Terméktípus | Azonnali elektromos vízmelegítő PCBA |

| Vezérlőtábla tervezése | Elszigetelt integrált vezérlőkártya |

| Üzemi feszültség | AC 150–280 V, 50 Hz |

| Névleges feszültség | AC 220 V |

| Maximális fűtési terhelés | 6000 W |

| Fűtésszabályozó kimenetek | 3 csoport |

| Teljesítményszintek | 7 szint |

| Hőmérséklet beállítási tartomány | 30–55°C |

| Aktiválási áramlási sebesség | 1,5 l/perc |

| Lezárási áramlási sebesség | 1,3 l/perc |

| Hőmérséklet érzékelő | 50 kΩ NTC 25°C-on |

| Előre beállított módok | Gyermek 38°C, Felnőtt 42°C, Idősek 45°C |

| Érintőpanel kompatibilitás | 4 mm-es üveg vagy 2 mm-es műanyag panel |

| Üzemi hőmérséklet | −15°C és 65°C között |

| Üzemi páratartalom | 10%–95% relatív páratartalom |

Mintavizsgálat és teljesítményellenőrzés

A mintaellenőrzés során a kapcsolóüzemű tápellátású változat nyolc órán keresztül folyamatosan működött 280 V AC feszültséggel rendellenes teljesítmény nélkül. A rendszer nyolc órán át működött 65°C-os tesztkörnyezetben és 90%-os relatív páratartalom mellett.

Ezek az eredmények a vizsgált mintára és a meghatározott vizsgálati körülményekre vonatkoznak. A végső elektromos, környezetvédelmi és biztonsági előírásokat ismét ellenőrizni kell, miután a PCBA-t az ügyfél teljes vízmelegítőjébe integrálták.

OEM és ODM PCBA testreszabás

A CT12350 referencia vezérlőplatformként használható testreszabott azonnali elektromos vízmelegítő projektekhez. Az elérhető mérnöki és gyártási szolgáltatások a következők:

- PCBA hardver tervezés

- Beágyazott firmware fejlesztés

- Fűtés-szabályozás logika testreszabása

- A kijelző és az érintőfelület testreszabása

- Csatlakozó és kábelköteg adaptáció

- Hőmérséklet és áramlásérzékelő illesztése

- Alkatrész beszerzés

- SMT és DIP összeszerelés

- Funkcionális tesztelés

- Prototípus és sorozatgyártás

A projekt értékeléséhez az ügyfelek megadhatják a szükséges üzemi feszültséget, fűtőteljesítményt, a termék méreteit, a kijelző kialakítását, az érzékelő specifikációit, a kapcsolási rajzot és a célbiztonsági szabványokat.

Alkalmazások

A CT12350 vezérlőplatform alkalmas:

- Háztartási azonnali elektromos vízmelegítők

- Azonnali elektromos zuhany vízmelegítők

- Kompakt falra szerelhető vízmelegítők

- Fürdőszoba és konyha melegvizes készülékek

- Testreszabott OEM és ODM vízmelegítő rendszerek

Ha 220 V-os azonnali vízmelegítőt fejleszt, és testreszabható 6 kW-os vezérlő PCBA-ra van szüksége, forduljon a SunSamhoz termékspecifikációival, rajzaival vagy meglévő mintájával. Mérnöki csapatunk ki tudja értékelni a szabályozási követelményeket, és elkészíti a megfelelő PCBA fejlesztési és gyártási javaslatot.
